Surveillance pour les installations où les capteurs standard ne sont pas autorisés.
Pressure EX est une sonde hydrostatique certifiée ATEX/IECEx pour les atmosphères explosives Zone 0 — conçue pour les installations contraintes où le radar et la mesure de pression standard ne peuvent pas être déployés en toute sécurité.
Conçu pour les distributeurs exploitant des réservoirs en environnements Zone 0 à atmosphère explosive.
ATEX Zone 0 / IECEx · Système doublement certifié · Câble sonde 5 m · LTE NB-IoT / CAT-M1
Parler à un expert
Mesure hydrostatique pour les installations contraintes
Pressure EX est un capteur de niveau basé sur la pression hydrostatique pour les installations où la mesure radar ou ultrasonique n'est pas viable — et où les réglementations de sécurité exigent un matériel certifié ATEX/IECEx. Il mesure le niveau des réservoirs à l'aide d'une sonde submersible, indépendamment de la géométrie, de la ligne de visée ou des obstructions internes. Certifié pour les atmosphères explosives Zone 0 (SGS22ATEX0060X / IECEx BAS 22.0034X / II 1 G Ex ia IIC T4 Ga), il permet la surveillance dans les environnements où les capteurs standard ne sont pas autorisés.
Fonctionnalités principales
- Certifié ATEX Zone 0 et IECEx – approuvé pour les environnements de stockage les plus dangereux où les capteurs standard ne peuvent pas être déployés
- Système doublement certifié : enregistreur et sonde portent tous deux l'approbation Zone 0 / Ex ia IIC pour des installations entièrement conformes
- Mesure hydrostatique par sonde indépendante de la géométrie du réservoir, des obstructions ou de la ligne de visée
- Le câble de sonde de 5 m atteint les réservoirs profonds avec ouvertures contraintes ou angulaires
- Enregistreur de données intégré protège la continuité des données en cas de perte de signal
Où Pressure EX s'intègre
- Réservoirs avec des ouvertures longues ou en angle
- Réservoirs avec des entretoises internes
- Géométrie obstruant la mesure par ligne de visée
- Installations nécessitant une mesure par sonde
- Installations en atmosphère explosive Zone 0 nécessitant un matériel certifié ATEX/IECEx (SGS22ATEX0060X / IECEx BAS 22.0034X / II 1 G Ex ia IIC T4 Ga)
Cas d'utilisation
- Réservoirs de fioul et de diesel en atmosphère explosive Zone 0
- Réservoirs avec géométrie contrainte, ouvertures angulaires ou sans ligne de visée radar
- Installations nécessitant une double certification ATEX/IECEx pour l'enregistreur et la sonde
- Opérations nécessitant une couverture complète quelle que soit la géométrie ou la classification des risques
Sur le terrain

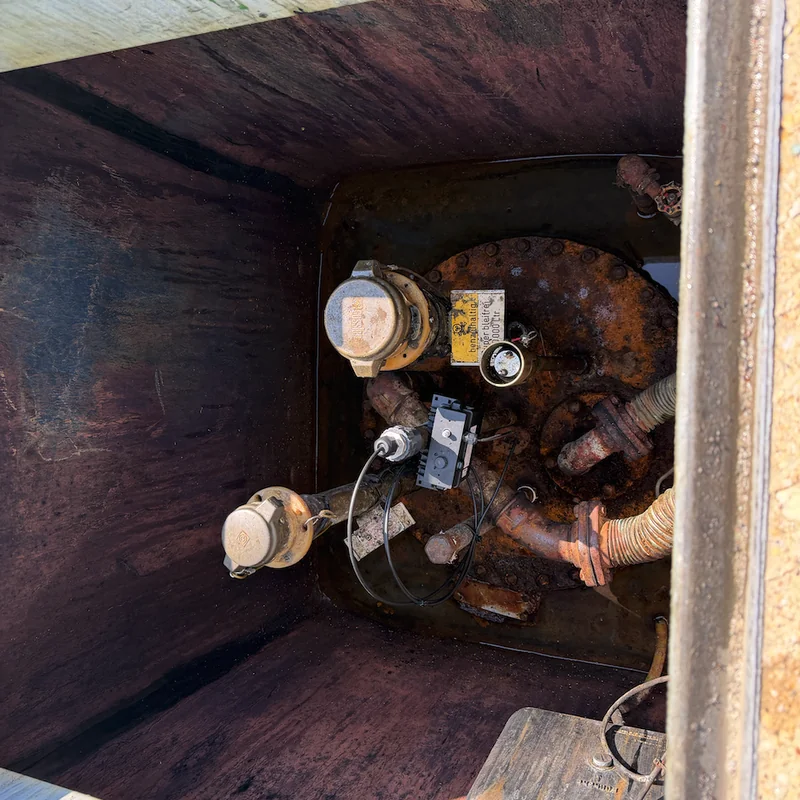

Pressure EX · Gasoline
Prérequis
- Nécessite un raccord fileté G1" ou G2" pour l'insertion de la sonde
- Connectivité : LTE NB-IoT et LTE CAT-M1 uniquement
Quand utiliser un autre capteur
Pressure EX est un appareil spécialisé pour les environnements certifiés et contraints. Envisagez une alternative lorsque :
- L'installation ne nécessite pas de matériel certifié ATEX/IECEx (→ utilisez FoxPressure Gen 4)
- La mesure radar est stable et réalisable pour la géométrie du réservoir (→ utilisez FoxRadar Gen 4)
- Une installation plus simple est préférée et l'environnement n'est pas dangereux
Rôle au sein du système FoxInsights
Pressure EX fournit des données de niveau sous forme de séries temporelles à la couche plateforme pour les prévisions de consommation. La surveillance est la couche capteurs ; les prévisions restent une fonctionnalité de la couche plateforme.
Intégré à FoxPortal
- Données des installations Zone 0 transmises à FoxPortal pour une visibilité complète du portefeuille
- Prévisions de consommation sans lacunes dans les environnements les plus exigeants
- Planification structurée des livraisons pour tous les types de réservoirs incluant les zones dangereuses
Spécifications techniques
- Mesure
- Pression hydrostatique
- Précision
- ±0,25 % FS (typique)
- Plage de pression maximale
- 300 mbar (~3,5 m pour fioul / diesel)
- Température de fonctionnement
- −30 °C à +55 °C
- Durée de vie de la batterie
- >10 ans (selon l'intervalle de transmission)
- Alimentation
- Batterie 3,6 V Lithium-Thionyl-Chloride (remplaçable)
- Connectivité
- LTE NB-IoT, LTE CAT-M1
- ATEX / IECEx
- SGS22ATEX0060X / IECEx BAS 22.0034X / II 1 G Ex ia IIC T4 Ga / Zone 0 Ga
- Montage
- Sonde avec adaptateurs filetés
